Bauteilvermessung mit industrieller Computertomographie (CT)

CT-basierte 3D-Vermessung komplexer Außen- und Innengeometrien

Die industrielle Computertomographie ermöglicht eine hochpräzise Bauteilvermessung komplexer Komponenten ohne deren Zerstörung. Im Gegensatz zu klassischen Messverfahren erzeugt die CT-Prüfung ein vollständiges dreidimensionales Volumenmodell des Bauteils (CT-Volumen) und erfasst dabei sowohl äußere als auch innere Geometrien in einem einzigen Scan. Dadurch stehen sämtliche Bauteilinformationen für die Analyse zur Verfügung, einschließlich verdeckter Strukturen, Kühlsysteme, Kanäle und innenliegender Funktionsbereiche. Selbst komplexe Geometrien lassen sich so zuverlässig und vollständig vermessen.

Die gewonnenen Volumendaten (CT-Volumen) werden mit VGSTUDIO MAX von Hexagon, einer führenden Software für die Analyse und Vermessung von CT-Daten, ausgewertet. Dadurch sind präzise Soll-Ist-Vergleiche mit CAD-Daten, Maßanalysen, Form- und Lagetoleranzprüfungen sowie detaillierte Geometrieuntersuchungen möglich.

Die iWP innovative Werkstoffprüfung GmbH & Co. KG bietet CT-basierte 3D-Bauteilvermessungen für Entwicklung, Erstbemusterung, Produktion und Qualitätssicherung. Unsere Messungen liefern belastbare Daten für Soll-Ist-Vergleiche, Maßanalysen und die Optimierung Ihrer Fertigungsprozesse.

Warum Bauteilvermessung mit CT?

Bei komplexen Bauteilen stoßen taktile Messverfahren und optische Scanner häufig an ihre Grenzen. Die industrielle Computertomographie erzeugt hingegen ein vollständiges digitales Abbild des Bauteils und ermöglicht die präzise Vermessung aller Geometrien.

Ihre Vorteile

Zerstörungsfreie Vermessung des gesamten Bauteils
Erfassung von Innen- und Außenkonturen in einer Messung
Vermessung nicht zugänglicher Bereiche
Hohe Messpunktdichte statt einzelner Messpunkte
Frühe Erkennung von Fertigungsabweichungen
Ideal für Erstbemusterung und Serienüberwachung
Präzise Soll-Ist-Vergleiche mit CAD-Daten

Unsere Leistungen im Bereich Bauteilvermessung

3D-Bauteilvermessung

Wir erstellen hochauflösende 3D-Volumendatensätze Ihrer Bauteile und erfassen sämtliche Geometrien vollständig.

Geeignet für:

Kunststoffteile
Metallgussbauteile
Additiv gefertigte Bauteile
Elektronikkomponenten
Medizinprodukte
Baugruppen

Soll-Ist-Vergleich mit CAD-Daten

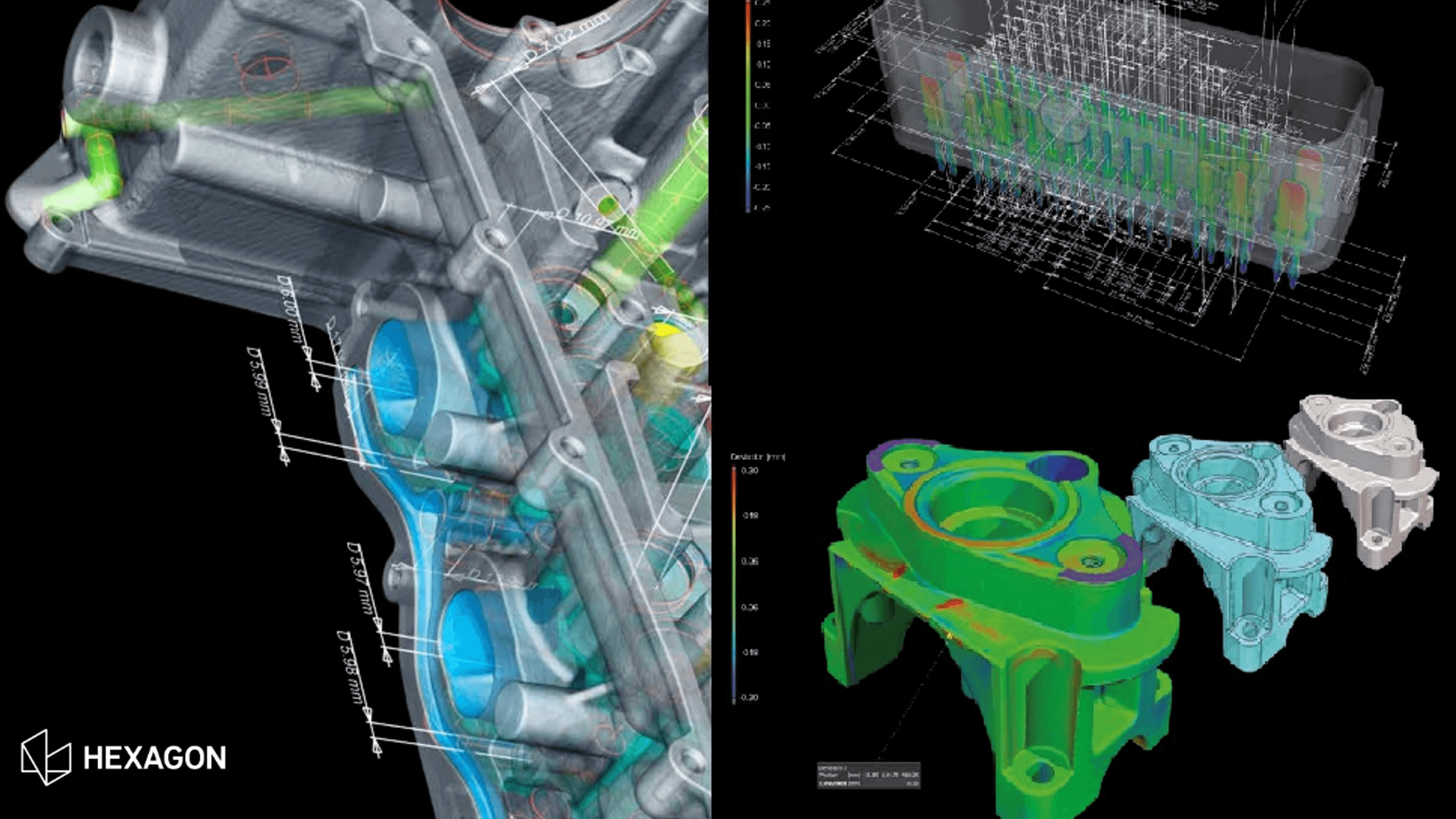

Beim Soll-Ist-Vergleich werden die CT-Daten direkt mit Ihrem CAD-Modell verglichen. Farbige Abweichungskarten zeigen sofort Bereiche, die außerhalb der Toleranz liegen.

Anwendungsbeispiele:

Werkzeugoptimierung
Freigabe von Erstmustern
Produktionsüberwachung
Prozessvalidierung
Reklamationsbearbeitung

Maß- und Toleranzprüfung

Wir prüfen Bauteile hinsichtlich definierter Maße, Form- und Lagetoleranzen.

Typische Merkmale:

Durchmesser
Bohrungen
Wandstärken
Radien
Abstände
Ebenheiten
Rundheiten
Positionstoleranzen

Vermessung komplexer Innengeometrien

Ein entscheidender Vorteil der industriellen Computertomographie besteht in der Analyse verdeckter Strukturen.

Beispiele:

Kühlkanäle
Hohlräume
Schweißnähte
Innengewinde
Gusskanäle
Additiv gefertigte Strukturen

Während klassische Messverfahren häufig keine Informationen über innenliegende Bereiche liefern können, erfasst die CT sämtliche Geometrien vollständig in 3D.

Branchenlösungen

Automotive

Gussbauteile
Kunststoffkomponenten
Elektromobilität
Batteriekomponenten

Additive Fertigung

Geometrievalidierung
Erstbemusterung
Prozessoptimierung

Medizintechnik

Implantate
Präzisionsbauteile
Qualitätsnachweise

Elektronik

Steckverbinder
Gehäusekomponenten
Sensorik

Ergebnisse und Datenformate

Sie erhalten die Ergebnisse in praxisgerechten Formaten:

Prüfbericht
CAD-Vergleichsreport
STL-Dateien
CSV-Daten
XLSX-Auswertungen
Farbige Abweichungskarten
3D-Datensätze für Viewer-Systeme

Warum iWP?

Akkreditierte Prüfdienstleistungen

Unsere Untersuchungen erfolgen in einem akkreditierten Prüflabor mit modernster Computertomographie-Technologie.

Erfahrung aus zahlreichen Industrieprojekten

Wir unterstützen Kunden aus:

Automotive
Luftfahrt
Medizintechnik
Maschinenbau
Kunststoffindustrie
Additiver Fertigung

Schnelle Bearbeitung

Innerhalb weniger Werktage erhalten Sie aussagekräftige Messergebnisse und individuelle Auswertungen.
