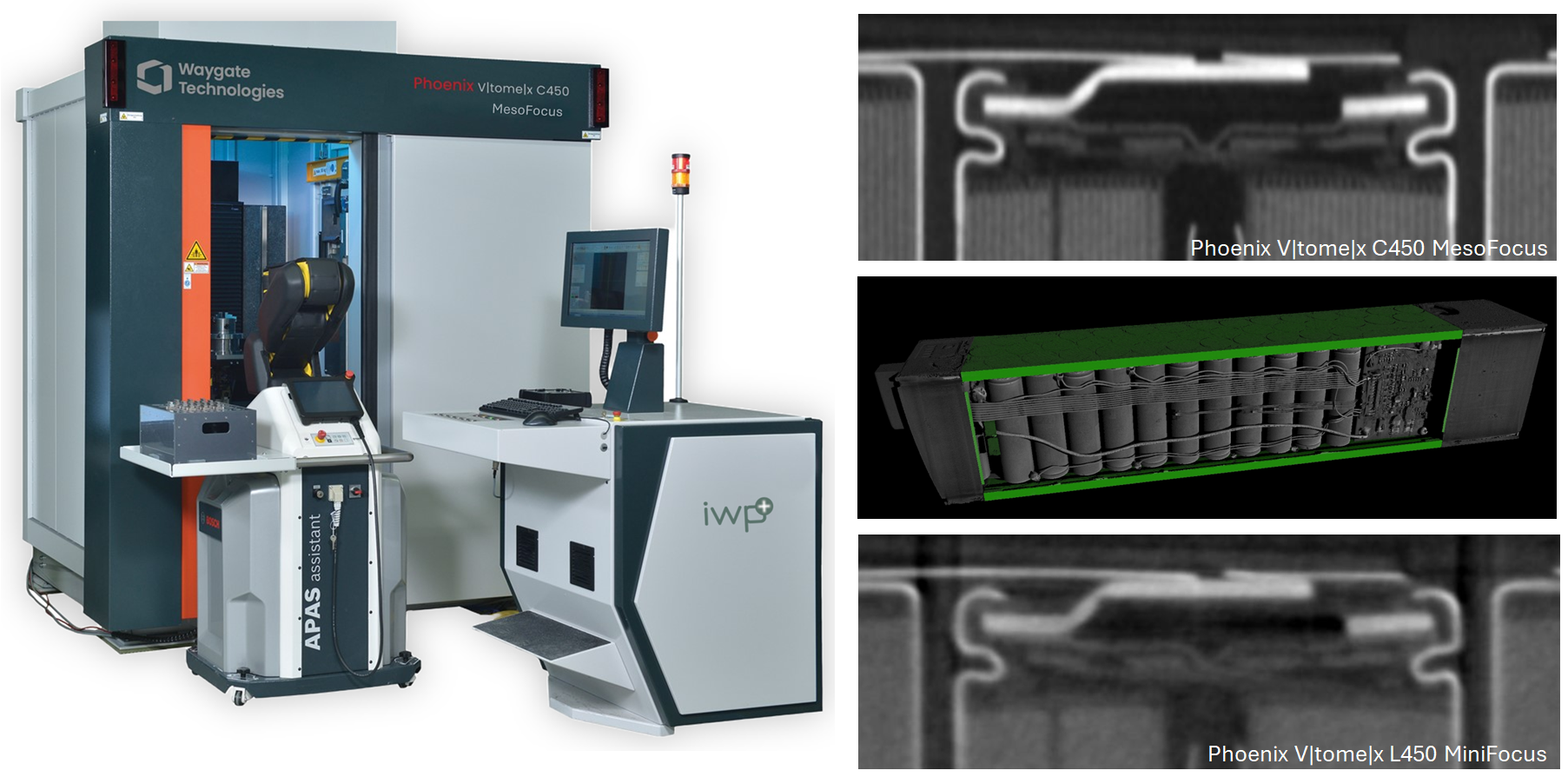

Meso-CT: v|tome|x C450 MF

Bei der Meso-CT werden Röntgenröhren mit einem sogenannten Mesofokus verwendet. Diese Röntgenröhren haben auch bei hohen Energien bis 450 KV einen kleineren Brennfleck im Vergleich zu herkömmlichen Röntgenröhren.

Die Verwendung von Mesofokus-Röntgenröhren ist eine wichtige technische Komponente in der Meso-CT und trägt zur Verbesserung der Bildqualität und Detailgenauigkeit bei. Der Mesofokus ermöglicht es, die Röntgenstrahlen auf einen kleineren Bereich zu konzentrieren, was zu einer höheren räumlichen Auflösung führt.

Durch den kleineren Brennfleck können feinere Details in den untersuchten Objekten erfasst werden.

Features und Vorteile

  • 450 kV-Röntgenröhre, Mesofocus (0.05, 0.1, 0.2, 0.3 und 0.4 mm) und max. Leistung von 500 W
  • Hochauflösender 2K-Detektor Dynamic41 P200+ mit 409 mm x 409 mm aktiver Fläche und
    200 µm Pixelgröße
  • 4-Achsen-Präzisionsmanipulatorsystem auf Granitbasis
  • Minimale Detailerkennbarkeit ~ 50 µm
  • Maximale Probengröße: 700 x 1000 mm
  • Maximales Prüfgewicht: 50 kg
  • Stahl bis 80 mm
  • Aluminium bis 400 mm
  • Kunststoff bis = 600 mm

Anwendungsbeispiele:

Fehlererkennung sowie die 3D-Metrologie von Verbundstoffen, Gussteilen und gedruckten Bauteilen,
z.B. Batterien, Reaktoren, Turbinenschaufeln,  u.a.:

  • dimensionelles Messen von Bauteilen
  • Wandstärkenanalyse
  • Soll- /Ist-Abweichungsanalysen
  • Flächenrückführung
  • FEM-Analyse
